技术指标
|
性能 |
技术指标 |
检验方法 |
|

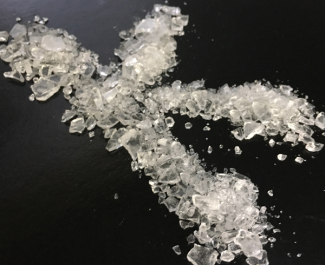

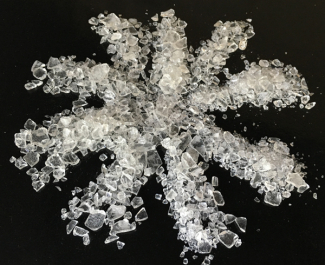

外观 |
浅色片状固体 |
Q/QTCL1-2014 |
|
色度（50%DMF溶液） |
<=2 |
GB/T 9281 |
|
酸值（mgKOH/g） |
<=5 |
GB/T 6743-2008 |
|
羟值（mgKOH/g） |
90~120 |
GB/T 12008.3-2009 |
|
软化点（环球法）（℃） |
101~110 |
GB/T 12007.6 |
|
玻璃化转变温度（℃） |
~59 |
GB/T 19466.2 |
|
熔体粘度（ICI，mPa.s/200℃） |
4500±1500 |
GB/T 9751.1-2008 |
|
反应性（180℃，35%B1530）S |
160±50 |
Q/QTCL1-2014 |
粉末参考配方
|
材料 |
NH-7603 |
B1530 |
颜填料 |
流平剂 |
安息香 |
|
配方 |
200 |
105 |
150 |
5 |
3 |
制粉工艺条件
|
夹套温度：110~120℃ |
转速：500~1200rpm |
粉末粒径：<100μm |
施工条件
|
静电喷涂40~70KV |
涂膜厚度50~70μm |
无油无锈冷扎钢板0.5mm |
| 烘烤条件 | 200℃/15分钟 | |
| 基本性能 | 胶化时间（180℃），s |
200~400 |
| 水平流动性（180℃），mm |
26~30 | |
| 光泽（60°） |
>=80% | |
| 弯曲（Φ1mm） |
通过 | |
| 附着力（划格1mm） |
1级 | |
| 铅笔硬度 |
>=1H | |
| 冲击强度（正冲50cm） |
通过 | |
| 产品包装 | 内衬塑料薄膜编织袋，净重25±0.1kg | |
擎天材料科技有限公司隶属于国机集团旗下中国电研（股票代码：688128），是专业从事环保涂料（粉末涂料、水性工业涂料）及粉末涂料用聚酯树脂研发、生产和销售的国家高新技术企业，产品销售遍布全国和全球30多个国家及地区，现正成为中国环保涂料行业发展的引领者和推动者。
中国电研官微
擎天树脂官微
首页
