NH-6361饱和聚酯树脂，主要用于聚酯/羟烷基酰胺粉末涂料体系。适合低温固化，较高的交联密度、良好的机械性能和优秀的耐化学品性能。
020-86985850
kintepe@kinte.com.cn
技术指标
|
性能 |
技术指标 |
检验方法 |
|

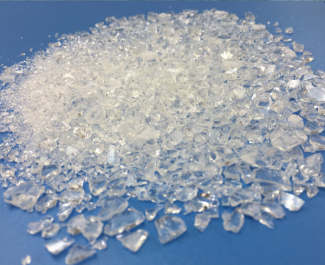

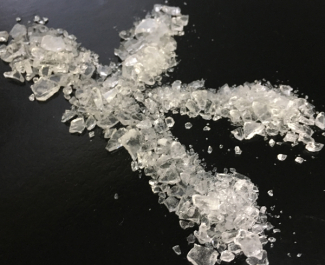

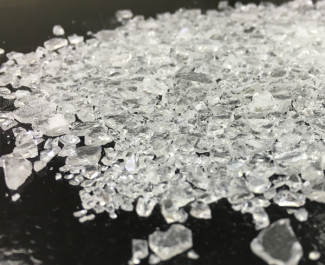

外观 |
浅色片状固体 |
Q/QTCL1-2014 |
|
色度（50%DMF溶液） |
<=3 |
GB/T 9281 |
|
酸值（mgKOH/g） |
48~53 |
GB/T 6743-2008 |
|
软化点（环球法）（℃） |
95~105 |
GB/T 12007.6 |
|
玻璃化转变温度（℃） |
~55 |
GB/T 19466.2 |
|
熔体粘度（ICI，mPa.s/200℃） |
3000±700 |
GB/T 9751.1-2008 |
|
反应性（180℃，7%T105）S |
80±30 |
Q/QTCL1-2014 |
粉末参考配方
|
材料 |
NH-6361 |
XL-552 |
颜填料 |
流平剂 |
安息香 |
701 |
703 |
|
配方 |
200 |
15 |
140 |
2.4 |
1.2 |
1 |
1.2 |
制粉工艺条件（双螺杆挤出机）
|
夹套温度：100~110℃ |
转速：500~1200rpm |
粉末粒径：<100μm |
施工条件
|
静电喷涂40~70KV |
涂膜厚度50~70μm |
无油无锈冷扎钢板0.5mm |
| 烘烤条件 | 160℃/10分钟 | |
| 基本性能 | 胶化时间（180℃），s |
60~90 |
| 水平流动性（180℃），mm |
20~25 | |
| 光泽（60°） |
>=85% | |
| 弯曲（Φ1mm） |
通过 | |
| 附着力（划格1mm） |
0级 | |
| 铅笔硬度 |
>=1H | |
| 冲击强度（50cm） |
通过 | |
| 产品包装 | PE袋包装，净重25±0.1kg | |
擎天材料科技有限公司隶属于国机集团旗下中国电研（股票代码：688128），是专业从事环保涂料（粉末涂料、水性工业涂料）及粉末涂料用聚酯树脂研发、生产和销售的国家高新技术企业，产品销售遍布全国和全球30多个国家及地区，现正成为中国环保涂料行业发展的引领者和推动者。
中国电研官微
擎天树脂官微
首页
